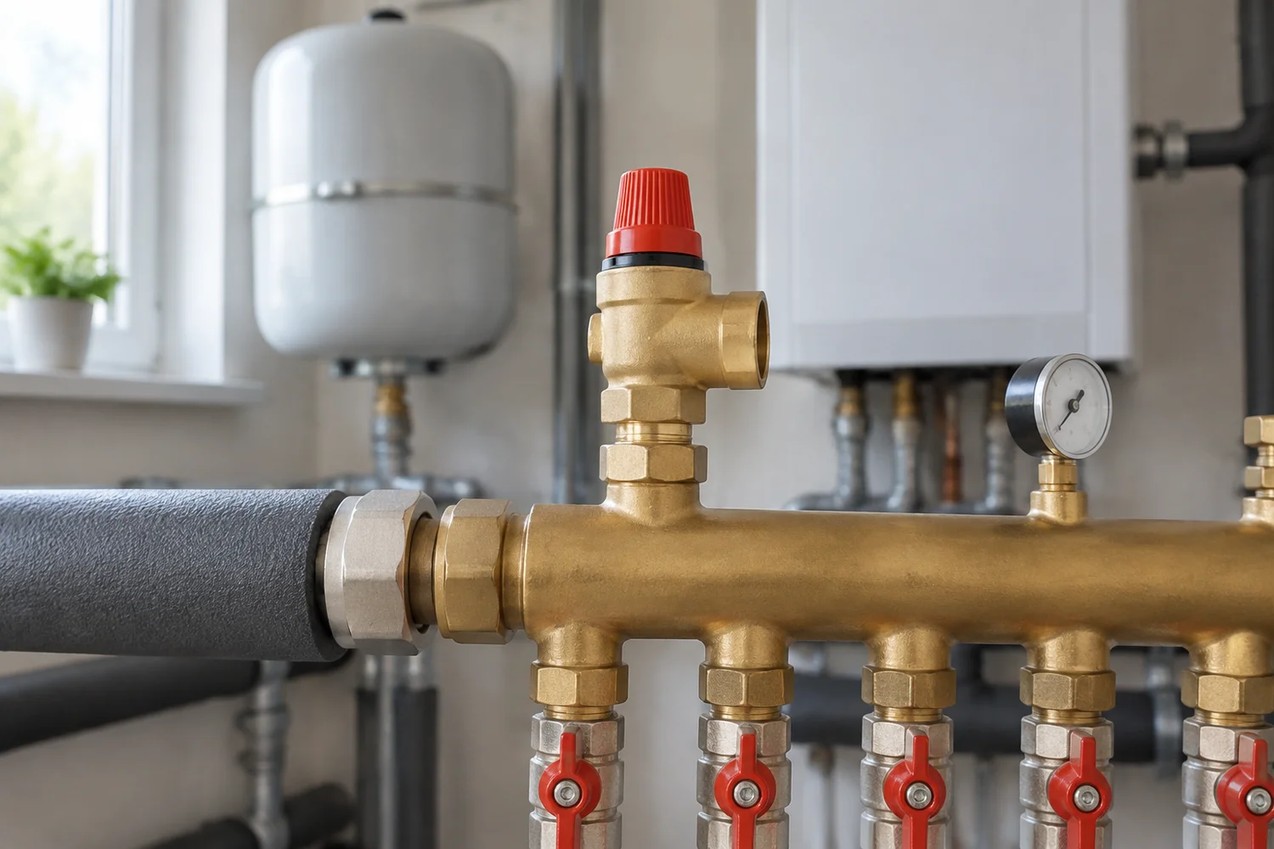

Критерии выбора предохранительного клапана Goetze для систем отопления и водоснабжения

Клапан с подходящей резьбой может периодически сбрасывать воду после нагрева. Бывает и обратная ситуация: уставка изделия выше допустимого давления котла или бойлера, поэтому защита сработает слишком поздно. В обоих случаях одного совпадения по диаметру подключения недостаточно.

Предохранительный клапан Goetze подбирают по рабочей среде, температуре, расчётной пропускной способности и допустимому давлению самого слабого элемента системы.

Критерии выбора предохранительного клапана Goetze для систем отопления и водоснабжения

Ниже — практический порядок проверки серии, уставки, пропускной способности и монтажа. Он помогает отсеять неподходящие варианты, но не заменяет расчёт по проекту и требованиям, применимым к конкретному оборудованию.

Как предохранительный клапан Goetze защищает систему

Предохранительный клапан открывается, когда давление достигает заданного значения, и отводит часть среды из защищаемого объёма. После снижения давления затвор должен закрыться. Клапан выполняет аварийную защитную функцию, поэтому его не используют для постоянного регулирования давления в отоплении или водоснабжении.

Рабочее давление — фактическое давление в системе при её текущем режиме. Давление настройки определяет начало открытия клапана, давление полного открытия относится к состоянию, когда проход уже обеспечивает предусмотренный сброс, а давление закрытия — к моменту возвращения затвора в закрытое положение. Эти значения связаны, но не взаимозаменяемы.

Рабочее давление должно оставаться ниже давления настройки. В отраслевых требованиях для гарантированного закрытия встречается запас не менее 5% до давления закрытия; это требование нельзя автоматически считать универсальным отступом от рабочего давления для любой установки. При проверке отдельно оценивают начало и полноту открытия, давление закрытия, герметичность и фактическую пропускную способность.

Манометр на холодной системе показывает только один режим. Во время нагрева давление может меняться из-за расширения воды, работы подпитки или особенностей расширительного бака. Поэтому периодический сброс нельзя объяснять одной цифрой, снятой до запуска теплогенератора.

Серии Goetze 355bHL, 451bH и 455bHL: что сверить до выбора

Серии 355bHL, 451bH и 455bHL рассчитаны на горячую воду до +120 °C, если конкретное исполнение допускает такой режим. Это предельная применимость модели, а не готовое разрешение для любого узла: нужно учитывать давление, среду и условия эксплуатации. До заказа сверяют данные именно по конкретному изделию.

Диапазон давления настройки для отдельных исполнений может составлять 0,5–25 бар, но этот интервал нельзя переносить на всю серию. Допустимое значение зависит от исполнения, DN, материала и заказа. По одному названию модели или внешнему виду определить уставку нельзя.

Серии 355bHL и 455bHL производитель указывает для закрытых водяных систем отопления. Для них заявлено применение при мощности свыше 350 кВт и температуре потока до 120 °C в рамках заданных условий и немецких норм, включая DIN EN 12828. Эти характеристики относятся к указанной конфигурации и не заменяют проверку требований проекта.

У 455bHL корпус изготовлен из нержавеющей стали 1.4408/CF8M. Исполнение с сильфоном предназначено для нейтральных и ненейтральных сред без противодавления, однако материал корпуса сам по себе не подтверждает совместимость с любым теплоносителем. Для конкретной среды дополнительно проверяют материалы уплотнений и условия отвода.

Уставка и пропускная способность: два расчёта вместо выбора по DN

Уставку соотносят с максимально допустимым давлением котла, бойлера, теплообменника и других элементов, которые клапан должен защищать. Важен предел самого слабого элемента в защищаемом объёме, а также требования проекта и характеристики конкретного клапана. Если ориентироваться только на обычное рабочее давление, можно выбрать уставку, при которой оборудование уже выйдет за допустимый режим.

ГОСТ 12.2.085-82 ограничивает превышение давления при срабатывании: при давлении до 0,3 МПа оно не должно превышать 0,05 МПа; при более высоких давлениях применяются пределы 15% или 10% в предусмотренных стандартом случаях. Стандарт также допускает настройку, равную рабочему давлению или превышающую его не более чем на 25%. Это положение нельзя превращать в универсальное правило «прибавить 25%» при выборе клапана для отопления.

Для отопительной системы уставку выбирают ниже допустимого давления слабейшего элемента, учитывая проект и применимые требования. Рабочий запас до давления закрытия и предел допустимого давления оборудования описывают разные ограничения. Их сопоставляют с документами на котёл и клапан, а не сводят к одному проценту.

Пропускную способность рассчитывают отдельно от уставки. В расчёте учитывают мощность теплогенератора, среду, температуру, давление и условия сброса; для мощного котла важен сценарий аварии при отказе автоматики и возможность отвести предусмотренную тепловую мощность. DN показывает размер прохода или присоединения, но сам по себе не подтверждает достаточный расход.

Отопление, бойлер и питьевая вода: среда меняет требования

Goetze выпускает клапаны для горячей воды, отопления, солнечных систем и питьевой воды. При выборе учитывают среду, температуру, давление и материалы конкретного исполнения. Одинаковые резьба и температурный диапазон не означают, что клапаны взаимозаменяемы.

Для питьевого водоснабжения проверяют санитарное назначение и допуски именно выбранной модели. Общее указание на бренд или применение для горячей воды не подтверждает пригодность изделия для контакта с питьевой водой. Нужные сведения должны быть в документации конкретного исполнения.

В отоплении с водно-гликолевым раствором отдельно выясняют совместимость корпуса и уплотнений с гликолем и присадками. Для сред с хлоридами и загрязнениями также требуется проверка материалов. Нержавеющая сталь 1.4408/CF8M не означает устойчивость к любому составу теплоносителя.

Для 355bHL и 455bHL производитель указывает применение в закрытых водяных системах отопления при мощности свыше 350 кВт и температуре потока до 120 °C в рамках заданных условий и норм. Это описание конкретного назначения не распространяется автоматически на бытовой бойлер, солнечный контур или любую установку. Исполнение с сильфоном также не исправляет ошибочный подбор и не компенсирует забитый отвод.

Сравнение исполнения по среде, температуре и материалу

Сведения ниже можно использовать как отправную точку. Давление настройки, присоединение и применимость нужно подтвердить по паспорту и заказному коду конкретного клапана.

Серия 355bHL

Применение: закрытые водяные системы отопления; производитель указывает применение при мощности свыше 350 кВт в заданных условиях.
Температура горячей воды: до +120 °C; применимость конкретного исполнения сверить по паспорту.
Материал и сильфон: сверить по паспорту и заказному коду.
Что сверить перед покупкой: давление настройки, DN, материал, соединение, расчётную пропускную способность и условия сброса.

Серия 451bH

Применение: горячая вода; назначение конкретного исполнения сверить по паспорту.
Температура горячей воды: до +120 °C; применимость конкретного исполнения сверить по паспорту.
Материал и сильфон: сверить по паспорту и заказному коду.
Что сверить перед покупкой: среду, давление настройки, материал корпуса и уплотнений, DN и тип соединения.

Серия 455bHL

Применение: закрытые водяные системы отопления; производитель указывает применение при мощности свыше 350 кВт в заданных условиях.
Температура горячей воды: до +120 °C; применимость конкретного исполнения сверить по паспорту.
Материал и сильфон: корпус из нержавеющей стали 1.4408/CF8M; для исполнения с сильфоном заявлено применение для нейтральных и ненейтральных сред без противодавления.
Что сверить перед покупкой: наличие сильфона, допустимость противодавления, совместимость среды, давление настройки, DN и условия отвода.

Почему клапан капает или не закрывается после сброса

Капание после нагрева не всегда означает поломку клапана. Причиной могут быть неисправный или неверно настроенный расширительный бак, подпитка системы, скачки давления, перегрев либо гидроудары. Если заменить изделие на клапан с большей пропускной способностью, источник роста давления может остаться и сброс продолжится.

Повторное срабатывание после подпитки — повод проверить режим работы системы и найти причину, а не считать клапан регулятором давления. Сначала сопоставляют фактическое давление в разных режимах с уставкой, проверяют подпитку и расширительный бак. При этом показание манометра на холодной системе не показывает все изменения при нагреве.

Периодическое капание часто служит сигналом о проблеме в системе, даже когда сам клапан исправен. До замены проверьте расширительный бак, подпитку и фактические скачки давления.

После сброса затвор может не закрыться герметично, если на седло попали ржавчина, накипь или монтажный мусор. Загрязнение мешает плотному прилеганию деталей, и вода продолжает просачиваться даже после снижения давления. Поэтому чистота трубопровода и корректный монтаж влияют на работу защитного устройства.

Самостоятельно менять заводскую уставку или устанавливать другую пружину нельзя без повторной проверки и пломбирования. Маркировка и паспорт подтверждают заявленные характеристики, а фактическую уставку проверяют на испытательном стенде. Внешне исправный клапан не гарантирует, что он сработает при нужном давлении.

Чек-лист подбора и безопасного монтажа клапана Goetze

Сначала соберите сведения об аппарате и системе: тип теплогенератора, мощность, рабочую среду, температурный режим и условия аварии. Найдите допустимое давление котла, бойлера, теплообменника и трубопровода. Для защищаемого объёма важно установить предел слабейшего элемента.

Затем определите требуемые уставку и пропускную способность по проекту и расчёту аварийного сброса. Сверьте их с паспортом конкретного исполнения и проверьте, что соединение подходит по типу и размеру. Резьба или фланец сами по себе не подтверждают достаточную пропускную способность.

Перед монтажом проверьте маркировку, паспорт, направление потока, температуру применения, материал корпуса и уплотнений, а также допуски для нужной среды. Клапан устанавливают в предусмотренном положении, не перекручивая резьбу и не допуская попадания герметика в проход. Оставьте доступ для осмотра и обслуживания.

Организуйте свободный безопасный отвод горячей воды: при срабатывании она не должна попадать на людей, пол или оборудование. Между защищаемым объёмом и клапаном нельзя ставить запорный кран, который способен отключить защиту. После установки сверьте документы и условия испытания; фактическую уставку подтверждают на стенде, а не настройкой на глаз.

Часто задаваемые вопросы

Какие требования проверить перед установкой предохранительного клапана на котёл?

Сопоставьте в документах допустимое давление котла, назначение клапана и расчётный аварийный сброс. Проверьте, как проект предусматривает монтаж и отвод горячей воды, и убедитесь, что между котлом и клапаном не предусмотрен запорный орган, способный отключить защиту. Точные требования зависят от типа установки, модели котла, проекта и действующих норм.

Как рассчитать пропускную способность клапана для отопительной системы?

Для расчёта нужны мощность теплогенератора, среда, температура, давление и условия отвода. Для аварийного режима учитывают объём среды, который клапан должен сбросить при предусмотренной неисправности, а результат сопоставляют с характеристиками конкретного исполнения. Одного DN недостаточно: одинаковый размер подключения не подтверждает одинаковый расход.

Сколько предохранительных клапанов устанавливают на котёл?

Количество определяют по документации котла и проекту, а достаточность защиты подтверждают расчётом пропускной способности. Один клапан может не обеспечить нужный сброс, а установка нескольких изделий сама по себе не гарантирует защиту, если их суммарные характеристики не соответствуют аварийному режиму. Универсального числа для всех котлов нет.

На какое давление настроить клапан, если рабочее давление меняется при нагреве?

Уставку определяют с учётом максимально допустимого давления защищаемого аппарата, режимов системы и характеристик клапана. Показание холодного манометра не описывает скачки при нагреве, а универсального правила о запасе в 1 бар нет. Значение проверяют по проекту и документации оборудования, учитывая рабочее давление, начало открытия и давление закрытия.

Можно ли самостоятельно проверить заводскую уставку клапана Goetze?

Самостоятельно можно сверить маркировку на корпусе и паспорт с проектными данными, но эти документы подтверждают заявленные характеристики, а не фактическое срабатывание конкретного экземпляра. Реальную уставку проверяют на испытательном стенде. Самовольная регулировка пружины не заменяет испытание и может изменить работу клапана; после настройки требуются повторная проверка и пломбирование.
